Exemples

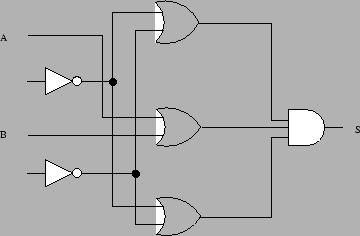

$F = (\overline{A}+\overline{B}) + (\overline{A}+B) +
(A+\overline{B})$. Voir figure [*]fig-exo2).

Figure: Exercice 2
\begin{figure}\centering\epsfig{figure=graphics/exo2.eps,width=8cm}\end{figure}

$F = bc + ac + ab + b$

c $\backslash$ a b $\overline{ab}$ $\overline{a}b$ $ab$ $a\overline{b}$
c 0 1 1 0
$\overline{c}$ 0 1 1 1

d'où $F = b + ca$.

Construire l'expression logique $f=y\overline{zt} + x\overline{y} +
\overline{xyt}$ à partir de la table suivante.

zt $\backslash$ ab 00 01 11 10
00 1 0 0 1
01 0 1 1 1
11 0 0 0 1
10 1 0 0 1


\begin{version-perso}
\begin{tabular}{\vert\vert p{\textwidth}}{\it Autres exercices au besoin (voir feuille de Vincent).}\end{tabular}\end{version-perso}
