La porte ET

La porte ET est une opération logique effectuée sur deux variablesx binaires de telle sorte que si et seulement si deux variables sont égales à 1, alors le résultat est égal à un. Voir la figure [*]fig-exemple-et pour un exemple réel d'utilisation de la porte ET.

$A$ $B$ $A \wedge B$
1 1 1
1 0 0
0 1 0
0 0 0

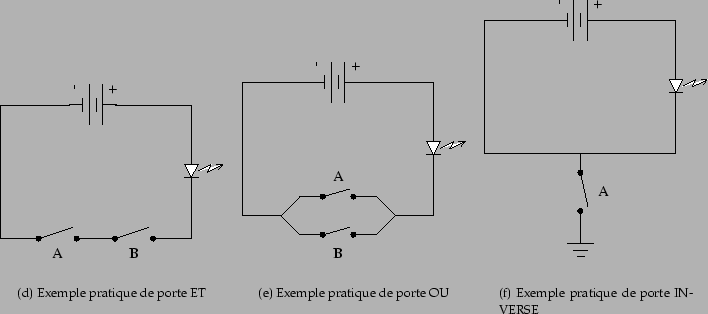

Figure: Exemples pratiques des portes ET, OU, INVERSE
\begin{figure}\centering \mbox{
\subfigure[Exemple pratique de porte ET]{\epsfi...
...orte INVERSE]{\epsfig{figure=graphics/exemple_not.eps,width=5cm}} }
\end{figure}

La propriétés de la porte ET :
